SHINING3D Inspect | Software de Inspección 3D
para procesos de metrología, control de calidad e inspección industrial.
Software de inspección 3D para control de calidad
El software permite trabajar sobre la geometría digitalizada de una pieza para identificar diferencias respecto a su diseño nominal y verificar características dimensionales críticas.
- Comparación de datos de escaneo 3D contra CAD.
- Mapas de color 3D para visualización de desviaciones.
- Evaluación de tolerancias geométricas GD&T.
- Compatibilidad con estándares ISO y ASME para evaluación GD&T.
- Inspección de dimensiones 2D.
- Comparación y análisis 2D y 3D.
- Herramientas de alineación.
- Reconocimiento inteligente de características geométricas.
- Análisis mediante secciones transversales.
- Herramientas de medición dimensional.
- Importación y gestión de múltiples formatos.
- Generación de informes de inspección personalizables.
Comparación CAD vs. escaneo 3D
comparación entre la pieza fabricada y su modelo CAD nominal.
Los datos obtenidos mediante un escáner 3D pueden alinearse con el archivo CAD para realizar un análisis de desviación de campo completo.
El resultado puede visualizarse mediante un mapa de color 3D, facilitando la identificación de zonas que se encuentran dentro o fuera de las tolerancias establecidas.
Este tipo de análisis permite detectar de manera visual y cuantitativa deformaciones, desviaciones geométricas y diferencias asociadas al proceso de fabricación.

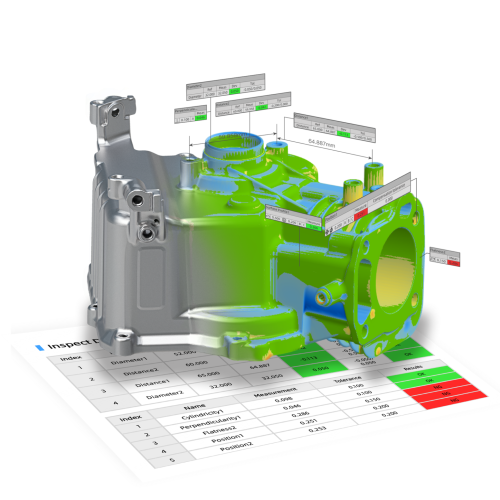

Inspección dimensional y GD&T
SHINING3D Inspect incorpora herramientas para evaluar dimensiones y tolerancias geométricas utilizadas en procesos de metrología industrial.
El software permite realizar evaluaciones GD&T bajo estándares ISO y ASME, ayudando a verificar características funcionales y dimensiones críticas de las piezas.
Entre las evaluaciones disponibles se encuentran características como:
- Planitud.
- Rectitud.
- Circularidad.
- Cilindricidad.
- Paralelismo.
- Perpendicularidad.
- Dimensiones lineales y angulares.

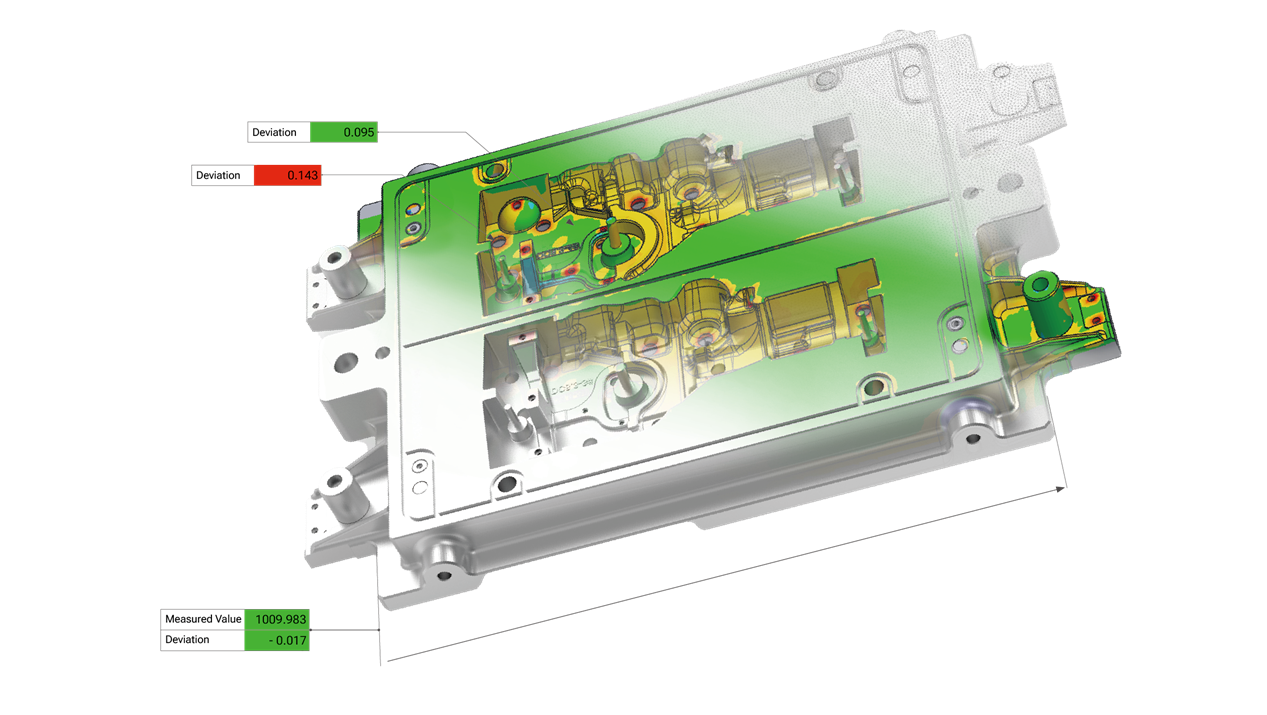

Mapas de color 3D y análisis de desviaciones
La comparación de campo completo permite representar gráficamente las diferencias entre la geometría escaneada y el modelo CAD.
Mediante mapas de desviación por colores, SHINING3D Inspect facilita la interpretación de los resultados y permite configurar las escalas de visualización según los requerimientos del proceso de inspección.
También es posible generar secciones transversales 2D para estudiar desviaciones específicas sobre perfiles o zonas determinadas de una pieza.

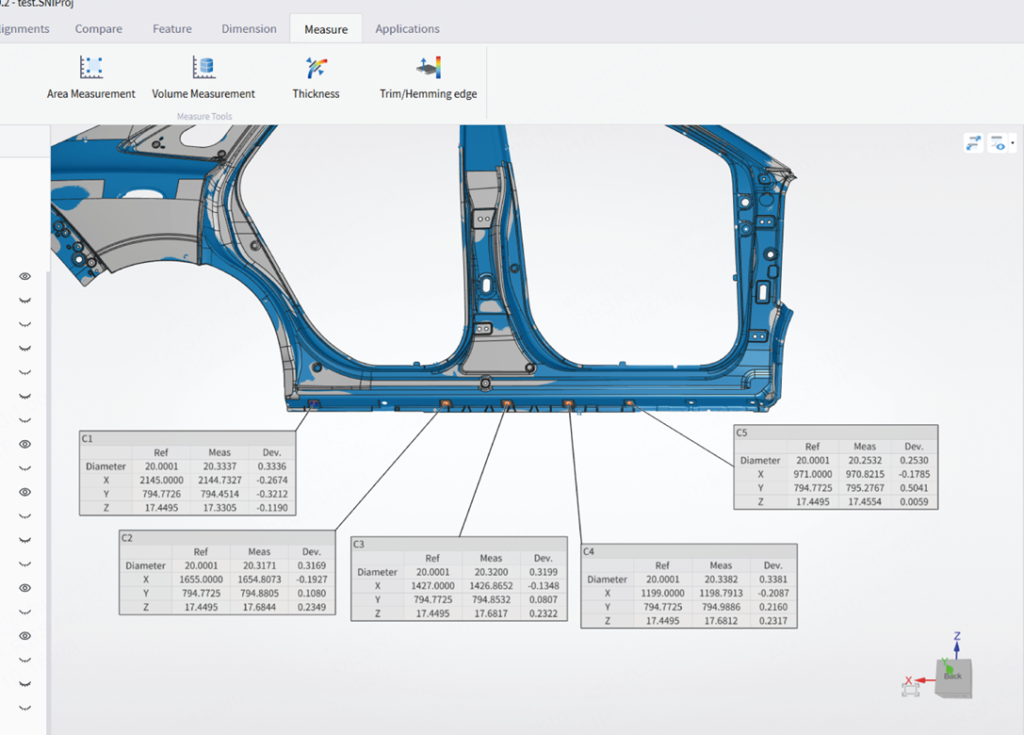

Inspección de piezas de chapa metálica
SHINING3D Inspect incorpora herramientas orientadas a aplicaciones industriales específicas, incluyendo un módulo para inspección de chapa metálica.
Este tipo de análisis permite estudiar:
- Deformaciones.
- Recuperación elástica o springback.
- Desviaciones de perfil.
- Diferencias respecto a la geometría CAD nominal.
Estas capacidades hacen del software una solución especialmente útil para fabricantes de componentes estampados, doblados, conformados o fabricados mediante procesos de transformación de chapa.

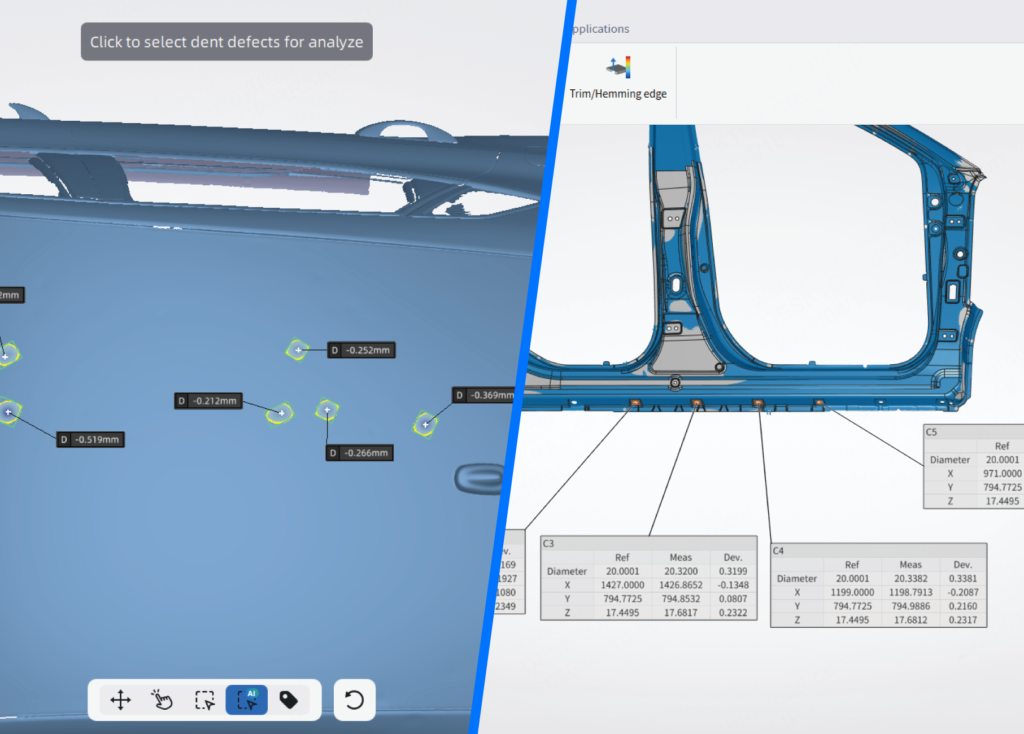

Inspección de abolladuras y superficies
Funciones para identificar abolladuras y desviaciones superficiales, permitiendo evaluar digitalmente superficies donde una inspección basada únicamente en puntos individuales podría resultar limitada.
La digitalización completa de la superficie proporciona información sobre la distribución de las desviaciones a lo largo de la pieza.

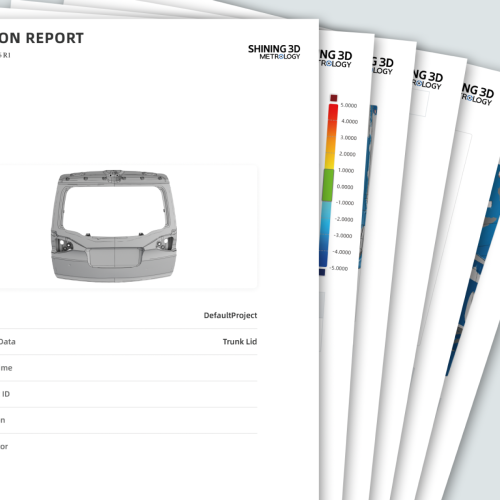

Informes de inspección personalizables
Los resultados obtenidos pueden convertirse en informes de inspección estructurados y personalizables.
Estos reportes permiten documentar visualmente mapas de desviaciones, mediciones y resultados de inspección, facilitando la trazabilidad y comunicación de la información entre departamentos de calidad, producción, ingeniería, proveedores y clientes.
Flujo digital de inspección 3D
SHINING3D Inspect permite estructurar un proceso de control dimensional basado en digitalización 3D:
Escaneo 3D → Alineación → Comparación con CAD → Medición → GD&T → Análisis de desviaciones → Reporte de inspección
Esta metodología permite integrar la digitalización tridimensional dentro de los procesos de aseguramiento de calidad y reducir la dependencia de inspecciones exclusivamente basadas en mediciones puntuales.
Integración con soluciones de metrología SHINING 3D
SHINING3D Inspect forma parte del ecosistema de metrología de SHINING 3D y puede integrarse con sus soluciones de digitalización 3D.
Esta metodología permite integrar la digitalización tridimensional dentro de los procesos de aseguramiento de calidad y reducir la dependencia de inspecciones exclusivamente basadas en mediciones puntuales.

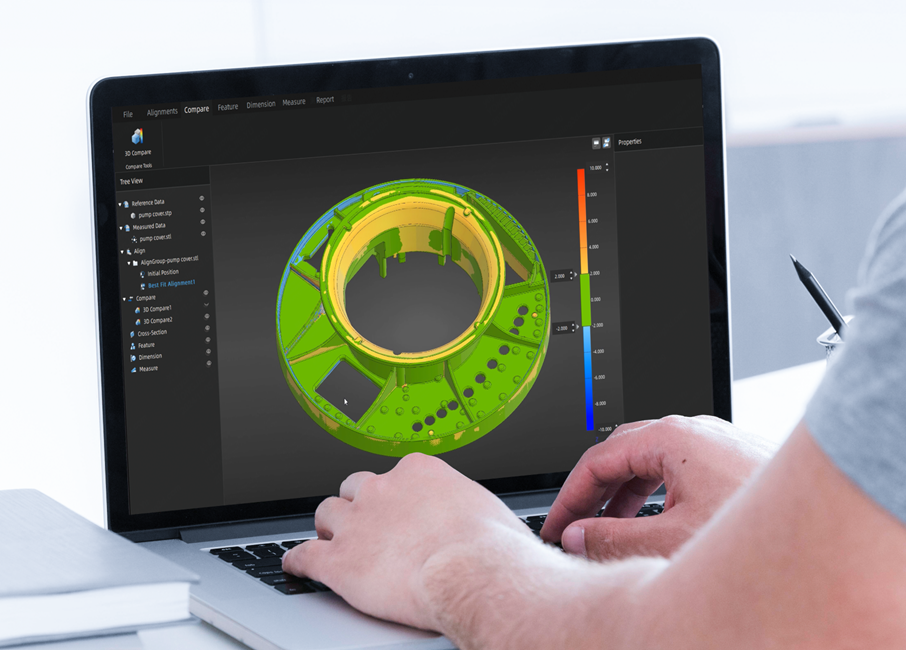

Inspección en estación de trabajo
Procesamiento y análisis completo desde un computador dedicado.

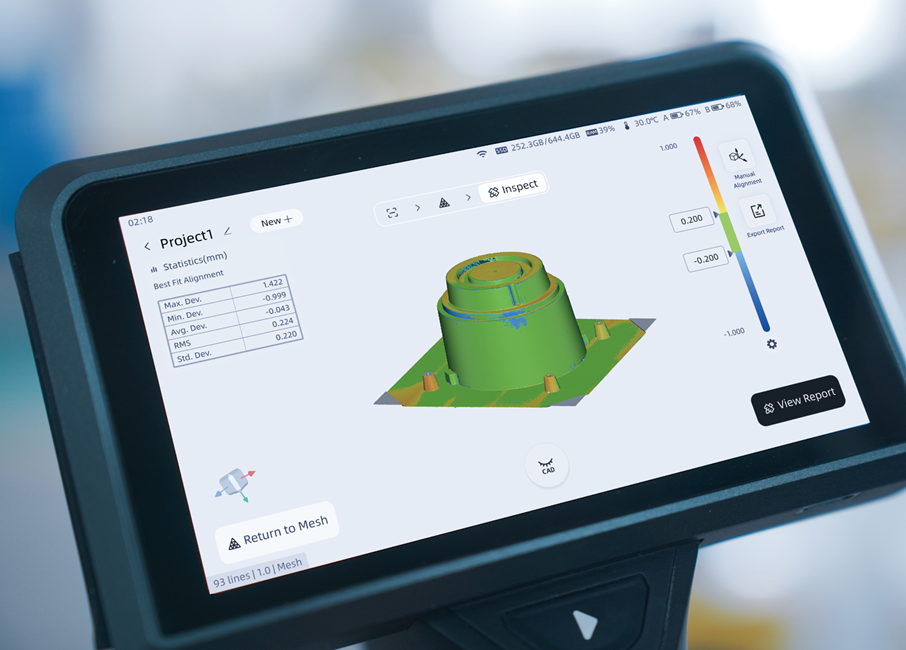

Inspección directamente en dispositivo
Permite realizar procesos de inspección directamente desde equipos compatibles como FreeScan Omni.

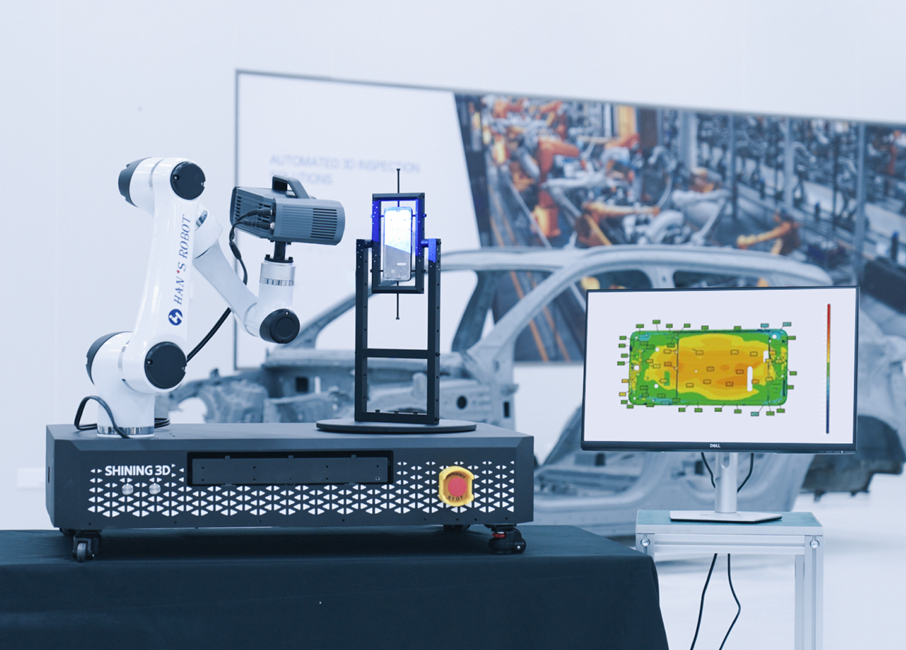

Inspección automatizada
Puede incorporarse dentro de sistemas automatizados para desarrollar procesos de inspección repetibles y de alta productividad.
SHINING3D Inspect con Rexcomach
Rexcomach ofrece SHINING3D Inspect en Colombia como parte de sus soluciones para metrología, escaneo 3D y control dimensional industrial.
El acompañamiento técnico de Rexcomach permite evaluar la aplicación, seleccionar la solución de escaneo adecuada y desarrollar el flujo de trabajo necesario para transformar los datos de digitalización en información útil para el departamento de calidad.
Optimice el control dimensional con inspección 3D
La combinación de escaneo 3D + SHINING3D Inspect permite digitalizar piezas, comparar su geometría contra CAD, evaluar dimensiones y tolerancias y documentar los resultados dentro de un mismo flujo digital.
El equipo de Rexcomach podrá analizar los requerimientos de inspección y recomendar la configuración de escáner 3D y software más adecuada para el proceso productivo.
