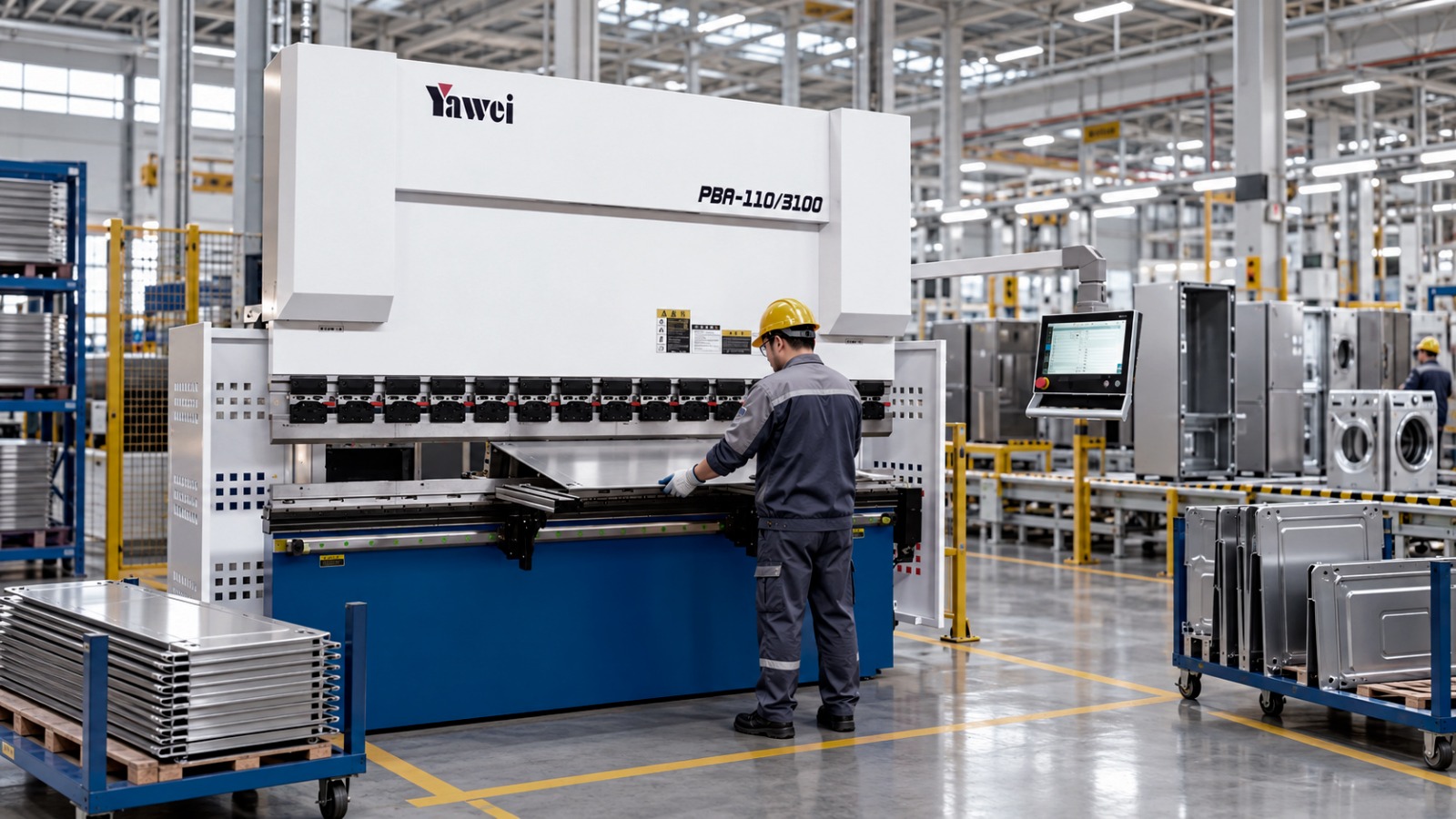

Dobladoras CNC de alta velocidad: conozca la serie Yawei PBA
Las dobladoras CNC de alta velocidad se han convertido en equipos estratégicos para empresas metalmecánicas que buscan aumentar la productividad y mantener precisión y repetibilidad durante el conformado de lámina.
También conocidas técnicamente como plegadoras CNC o prensas plegadoras CNC, estas máquinas utilizan control numérico para gestionar diferentes parámetros y movimientos involucrados en el proceso de doblado.
Dentro de este segmento se encuentra la serie Yawei PBA, denominada oficialmente PBA Series High Speed CNC Press Brake. Se trata de una familia de máquinas desarrollada para combinar velocidad, precisión, eficiencia energética y facilidad de operación.
Entre sus principales características se encuentran el accionamiento de la bomba hidráulica mediante servomotor, bastidor de alta rigidez, compensación mecánica automática de la mesa y control CNC. Además, Yawei ofrece diferentes capacidades, desde la compacta PBA-35/1250 de 350 kN y 1.250 mm hasta la PBA-300/4100 de 3.000 kN y 4.100 mm de longitud de doblado.
A continuación, analizamos la tecnología, configuraciones y modelos de la serie Yawei PBA, así como los principales factores que deberían considerarse al seleccionar una dobladora CNC para aplicaciones industriales.
¿Qué es una dobladora CNC de alta velocidad?
A diferencia de muchas máquinas de su categoría que sacrifican potencia por tamaño o velocidad por estabilidad, el SL6-II logra un balance superior:
Mayor potencia efectiva en operación real
Con 17 HP de potencia, este torno permite realizar tanto desbastes como acabados sin perder rendimiento. Esto se traduce en:
- Menor esfuerzo del husillo
- Mayor estabilidad en cortes exigentes
- Capacidad de mecanizar diferentes materiales sin limitaciones
En términos prácticos: más capacidad productiva sin necesidad de sobredimensionar la máquina.Una dobladora CNC es una máquina destinada a conformar lámina mediante la aplicación controlada de fuerza entre una herramienta superior —habitualmente denominada punzón— y una matriz inferior.
El sistema CNC permite controlar y programar diferentes parámetros de operación, favoreciendo la repetibilidad y facilitando la fabricación de diferentes referencias.
Cuando hablamos de una dobladora CNC de alta velocidad, además de la capacidad y precisión de doblado adquieren especial importancia los tiempos empleados durante las fases de aproximación, doblado y retorno del cabezal.
En producciones repetitivas, reducir estos tiempos puede aumentar significativamente la cantidad de piezas fabricadas durante una jornada.
Precisamente por ello, Yawei clasifica la PBA como una serie de prensas plegadoras CNC de alta velocidad.
La serie PBA combina diferentes tecnologías destinadas a optimizar el proceso de doblado de lámina.
El catálogo oficial de Yawei destaca cuatro características generales de esta familia: diseño simplificado, parámetros y configuraciones optimizados, bastidor de alta rigidez con compensación mecánica automática de la mesa y accionamiento de la bomba de aceite mediante un servomotor principal.
Esta última característica resulta especialmente relevante porque diferencia el funcionamiento de la PBA frente a configuraciones electrohidráulicas convencionales.
Servomotor para accionar la bomba hidráulica
El motor principal de la serie PBA es un servomotor encargado de accionar la bomba de aceite.
De acuerdo con Yawei, esta tecnología permite obtener un ahorro energético de aproximadamente 40 % frente a una prensa plegadora electrohidráulica convencional.
Este porcentaje debe interpretarse como una referencia proporcionada por el fabricante. El consumo efectivo de una máquina dependerá de factores como el modelo, carga de trabajo, programación, número de ciclos y condiciones reales de producción.
No obstante, la eficiencia energética puede convertirse en un factor económico relevante para plantas donde la dobladora CNC trabaja varias horas al día o durante múltiples turnos.
¿Qué tan rápida es una dobladora Yawei PBA?
Las velocidades varían según el modelo y capacidad seleccionados.
La PBA-35/1250, por ejemplo, presenta velocidades declaradas de:
- Aproximación: 180 mm/s
- Doblado: 16 mm/s
- Retorno: 180 mm/s
Las PBA-110/3100 y PBA-110/4100 alcanzan una velocidad de aproximación de hasta 220 mm/s, con 15 mm/s durante el doblado y 180 mm/s en retorno.
Estas cifras permiten entender mejor el concepto de High Speed utilizado por Yawei.
La velocidad no debe analizarse únicamente durante el momento en que se produce la deformación de la lámina. En trabajos repetitivos, los movimientos de aproximación y retorno también tienen un impacto importante sobre el tiempo total del ciclo.
Dobladora de gran tamaño con tecnología en innovación de Yawei
Yawei revoluciona la industria con su máquina Dobladora CNC de 9.000 toneladas.
Descubre la nueva máquina dobladora CNC de 9.000 toneladas de Yawei: potencia, precisión y eficiencia energética en un solo equipo. Una revolución para la industria del metal.
Conozca a profundidad los alcances a los que puede llegar Yawei
Bastidor de alta rigidez
Una prensa plegadora CNC debe soportar importantes esfuerzos cada vez que realiza un doblez.
Durante la aplicación de fuerza pueden aparecer deformaciones elásticas en diferentes componentes estructurales. Por ello, la rigidez de la máquina tiene una relación directa con la estabilidad del proceso.
Yawei especifica para la serie PBA un bastidor de alta rigidez, combinado con compensación automática de la mesa para conseguir operaciones de doblado de alta precisión.
Compensación mecánica automática controlada por CNC
Una de las características técnicas más importantes de la serie es el sistema de compensación mecánica de la mesa, conocido también como crowning.
Durante el doblado de una pieza, las fuerzas ejercidas pueden producir pequeñas deformaciones en la estructura. En piezas largas, este fenómeno puede provocar variaciones en el ángulo obtenido entre el centro y los extremos.
La compensación busca contrarrestar este efecto.
En la serie PBA, Yawei especifica de serie un dispositivo de compensación mecánica que puede ajustarse automáticamente siguiendo las instrucciones de programación del CNC.
Esta característica resulta especialmente interesante cuando se busca mantener uniformidad a lo largo de una pieza.
Control CNC NCY840R de serie
El catálogo Yawei 2025.4 especifica el NCY840R como controlador estándar para la serie PBA.
Entre sus principales funciones se encuentran:
- Pantalla TFT LCD a color de 15 pulgadas.
- Más de 2.000 espacios para almacenamiento de programas y moldes.
- Almacenamiento mediante USB.
- Programación rápida de parámetros.
- Cálculo automático de compensación de la mesa.
- Programación 2D.
- Simulación 3D/2D.
- Cálculo automático de fuerza de doblado.
- Cálculo de la zona de seguridad de las herramientas.
- Análisis de funcionamiento en línea.
- Diagnóstico del sistema.
- Control de hasta seis ejes: Y1, Y2 y cuatro ejes auxiliares.
Yawei también presenta los controles DA53TX y NCY840 como opciones dentro de las configuraciones disponibles.
Tope trasero CNC con servomotor
La posición de la lámina debe controlarse correctamente para conseguir que cada línea de doblado coincida con las dimensiones programadas.
La serie PBA equipa un tope trasero CNC estándar.
Según la documentación de Yawei, el eje CNC es accionado mediante servomotor AC, utiliza un husillo de bolas de precisión para el movimiento y se desplaza mediante guías lineales.
Esta configuración está destinada a conseguir un posicionamiento preciso y repetitivo de las piezas durante el proceso.
Cambio rápido de punzones y matrices
Los tiempos de preparación son otro factor que puede afectar la productividad de una dobladora.
Esto cobra especial importancia cuando una empresa fabrica diferentes referencias y debe cambiar frecuentemente herramientas y configuraciones.
La Yawei PBA equipa de serie un sistema mecánico de sujeción rápida para la herramienta superior, que permite realizar el cambio del punzón y facilita su instalación desde la parte frontal.
La herramienta inferior utiliza un sistema de sujeción rápida 2-V tipo T, también especificado como estándar.
El objetivo es facilitar los cambios de herramientas y reducir los tiempos asociados a la preparación de nuevos trabajos.
Modelos de dobladoras CNC Yawei PBA
La serie PBA está formada por 11 configuraciones. Las capacidades van desde 350 hasta 3.000 kN, mientras que las longitudes de doblado disponibles se encuentran entre 1.250 y 4.100 mm.
| Modelo | Fuerza | Longitud de doblado | Entre montantes | Carrera | Aproximación | Doblado | Retorno | Motor |
|---|---|---|---|---|---|---|---|---|
| PBA-35/1250 | 350 kN | 1.250 mm | 950 mm | 120 mm | 180 mm/s | 16 mm/s | 180 mm/s | 4,4 kW |
| PBA-63/2050 | 630 kN | 2.050 mm | 1.750 mm | 175 mm | 180 mm/s | 12,5 mm/s | 180 mm/s | 5,5 kW |
| PBA-63/2550 | 630 kN | 2.550 mm | 2.150 mm | 175 mm | 180 mm/s | 12,5 mm/s | 180 mm/s | 5,5 kW |
| PBA-110/3100 | 1.100 kN | 3.100 mm | 2.600 mm | 215 mm | 220 mm/s | 15 mm/s | 180 mm/s | 8,7 kW |
| PBA-110/4100 | 1.100 kN | 4.100 mm | 3.600 mm | 215 mm | 220 mm/s | 15 mm/s | 180 mm/s | 8,7 kW |
| PBA-160/3100 | 1.600 kN | 3.100 mm | 2.600 mm | 215 mm | 200 mm/s | 13 mm/s | 160 mm/s | 11,3 kW |
| PBA-160/4100 | 1.600 kN | 4.100 mm | 3.600 mm | 215 mm | 200 mm/s | 13 mm/s | 160 mm/s | 11,3 kW |
| PBA-220/3100 | 2.200 kN | 3.100 mm | 2.600 mm | 215 mm | 160 mm/s | 12 mm/s | 150 mm/s | 17 kW |
| PBA-220/4100 | 2.200 kN | 4.100 mm | 3.600 mm | 215 mm | 160 mm/s | 12 mm/s | 150 mm/s | 17 kW |
| PBA-300/3100 | 3.000 kN | 3.100 mm | 2.600 mm | 265 mm | 120 mm/s | 10 mm/s | 120 mm/s | 22 kW |
| PBA-300/4100 | 3.000 kN | 4.100 mm | 3.600 mm | 265 mm | 120 mm/s | 10 mm/s | 120 mm/s | 22 kW |
–Fuente técnica: catálogo oficial Yawei PBA/PBG/PBC/PBH/PBE Series CNC Press Brakes, edición 2025.4.
Cambio rápido de punzones y matrices
Los tiempos de preparación son otro factor que puede afectar la productividad de una dobladora.
Esto cobra especial importancia cuando una empresa fabrica diferentes referencias y debe cambiar frecuentemente herramientas y configuraciones.
La Yawei PBA equipa de serie un sistema mecánico de sujeción rápida para la herramienta superior, que permite realizar el cambio del punzón y facilita su instalación desde la parte frontal.
La herramienta inferior utiliza un sistema de sujeción rápida 2-V tipo T, también especificado como estándar.
El objetivo es facilitar los cambios de herramientas y reducir los tiempos asociados a la preparación de nuevos trabajos.
Cambio rápido de punzones y matrices
Los tiempos de preparación son otro factor que puede afectar la productividad de una dobladora.
Esto cobra especial importancia cuando una empresa fabrica diferentes referencias y debe cambiar frecuentemente herramientas y configuraciones.
La Yawei PBA equipa de serie un sistema mecánico de sujeción rápida para la herramienta superior, que permite realizar el cambio del punzón y facilita su instalación desde la parte frontal.
La herramienta inferior utiliza un sistema de sujeción rápida 2-V tipo T, también especificado como estándar.
El objetivo es facilitar los cambios de herramientas y reducir los tiempos asociados a la preparación de nuevos trabajos.

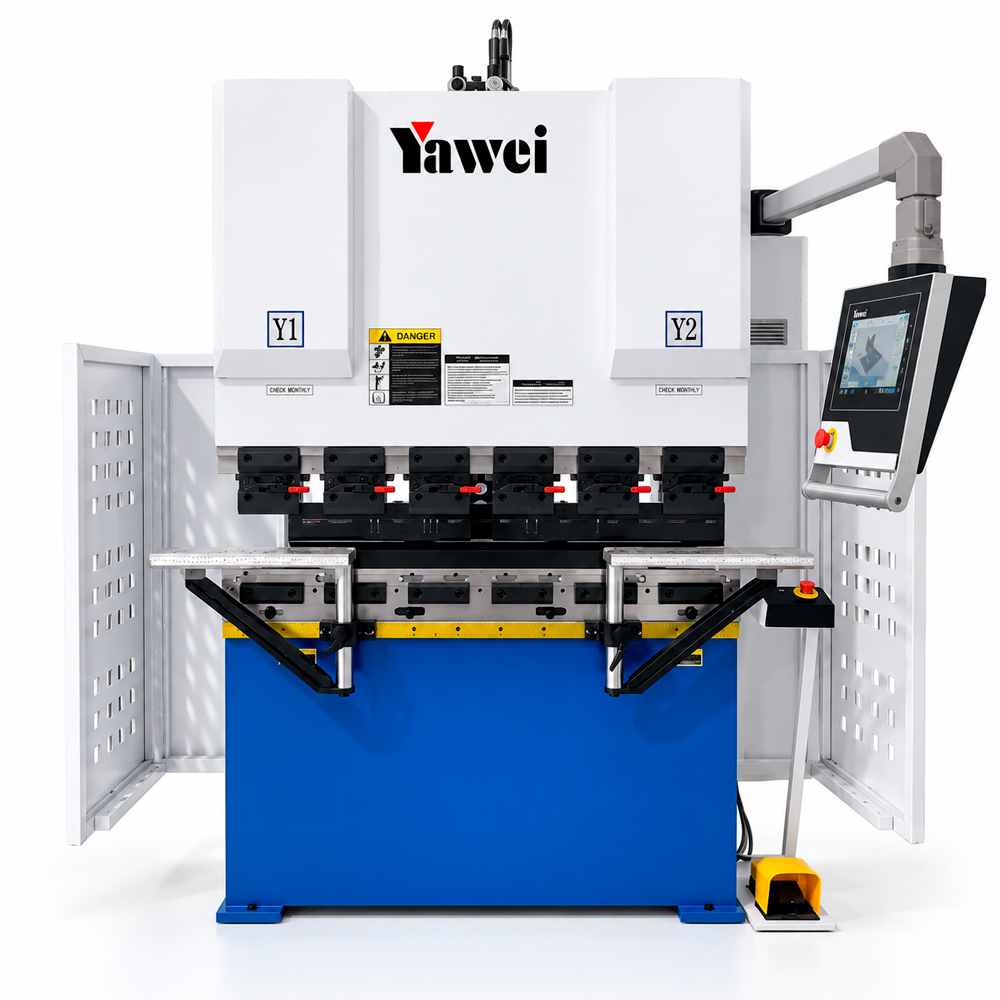

Yawei PBA-35/1250: dobladora CNC compacta de 35 toneladas
Dentro de la gama destaca la Yawei PBA-35/1250, especialmente interesante cuando no se necesita trabajar con las longitudes de una dobladora de 3 o 4 metros.
Este modelo proporciona 350 kN de fuerza nominal, equivalentes aproximadamente a 35 toneladas-fuerza, y una longitud de doblado de 1.250 mm.
Sus principales especificaciones son:
| Característica | PBA-35/1250 |
|---|---|
| Fuerza nominal | 350 kN |
| Longitud de doblado | 1.250 mm |
| Distancia entre montantes | 950 mm |
| Profundidad de garganta | 300 mm |
| Carrera | 120 mm |
| Altura de montaje | 450 mm |
| Aproximación | 180 mm/s |
| Velocidad de doblado | 16 mm/s |
| Retorno | 180 mm/s |
| Motor principal | 4,4 kW |
| Depósito hidráulico | 100 L |
| Dimensiones | 1.915 × 1.400 × 2.200 mm |
¿Qué ventajas ofrece la serie Yawei PBA?
La propuesta de la serie PBA combina varios elementos que pueden resultar relevantes en procesos industriales: alta velocidad de aproximación y retorno, accionamiento de bomba mediante servomotor, compensación mecánica CNC, estructura de alta rigidez, tope trasero CNC y sistemas de cambio rápido de herramientas.
A ello se suma una gama amplia de capacidades, desde 350 hasta 3.000 kN, y longitudes desde 1.250 hasta 4.100 mm.
Esto permite seleccionar una configuración adaptada a las dimensiones y requerimientos de producción en lugar de recurrir necesariamente a una máquina sobredimensionada.
Dobladoras CNC en Colombia: encuentre la solución adecuada con Rexcomach
La elección de una dobladora CNC para lámina debe comenzar por las piezas que la empresa necesita producir.
Materiales, espesores, dimensiones, geometrías, volumen de producción y requerimientos de precisión permiten determinar qué capacidad y configuración resultan adecuadas.
La serie Yawei PBA ofrece diferentes alternativas dentro de una misma familia, desde la compacta PBA-35/1250 hasta equipos de 3.000 kN y 4.100 mm de longitud de doblado.
En Rexcomach puede encontrar maquinaria y soluciones CNC para la industria colombiana, además de asesoría para evaluar el equipo adecuado según los requerimientos de su proceso.
